Apa perbedaan antara mesin rolling tiga roll dan empat roll?

Di dunia fabrikasi logam, beberapa mesin sama mendasarnya untuk menciptakan bentuk silinder dan kerucut seperti halnya mesin pelat bergulir . Alat -alat yang kuat ini menekuk lembaran logam yang datar menjadi kurva, membentuk segala sesuatu mulai dari kapal tekanan besar dan menara turbin angin hingga elemen arsitektur dan perpipaan industri. Saat memulai perjalanan untuk memilih peralatan yang tepat untuk toko atau proyek, pertanyaan paling umum dan kritis yang muncul adalah: Haruskah Anda memilih mesin rolling pelat empat-roll atau empat-roll?

Ini bukan pertanyaan tentang satu yang secara universal "lebih baik" daripada yang lain. Sebaliknya, ini tentang memahami perbedaan mendasar dalam desain, operasi, dan kemampuan mereka untuk mencocokkan mesin yang tepat dengan tuntutan spesifik pekerjaan. Pilihan bergantung pada faktatau -faktor seperti volume produksi, presisi yang diperlukan, jenis material, dan, tentu saja, anggaran.

Artikel ini akan memberikan perbDaningan terperinci dan tidak memihak dari mesin bergulir tiga-roll dan empat roll, memecah mekanik, keunggulan, keterbatasan, dan aplikasi ideal mereka untuk memberdayakan Anda dengan pengetahuan yang diperlukan untuk membuat keputusan yang tepat.

Fungsi inti: Bagaimana pelat bergulir bekerja

Secara sederhana, pelat pelat melibatkan secara elastis dan plastik mendeformasi lembaran logam di sekitar poros tengah. Mesin menggunakan kombinasi gaya dan gulungan yang diposisikan dengan tepat untuk memaksakan jari -jari yang konsisten pada benda kerja. Jumlah gulungan dan konfigurasinya secara langsung menentukan bagaimana mesin menangani logam, terutama di awal dan akhir proses lentur.

Mesin rolling pelat tiga-roll: kesederhanaan dan kekuatan

Konfigurasi tiga-roll adalah desain klasik yang telah teruji oleh waktu. Seperti namanya, terdiri dari tiga gulungan: dua gulungan bawah dan satu gulungan atas.

Ada dua subtipe utama dari mesin tiga-roll:

Penjepit awal (roller cubit): Ini adalah tipe yang paling umum. Dua gulungan yang lebih rendah digerakkan daya dan dipasang pada posisi. Gulungan atas bergerak secara vertikal untuk memberikan tekanan dan mencubit lembaran pada gulungan bawah. Untuk memulai tikungan, lembaran logam harus dimasukkan secara manual ke dalam mesin sampai menyentuh pemberhentian belakang. Gulungan atas turun, mencubit lembaran, dan gulungan bawah yang digerakkan berputar untuk menarik bahan melalui, menekuknya ke gulungan atas.

Jenis piramida: Dalam gaya yang lebih tua ini, gulungan diatur dalam bentuk piramida. Gulungan atas berpusat di atas dua gulungan bawah. Ketiga gulungan bisa bergerak. Sementara sebagian besar digantikan oleh desain yang lebih modern, mesin piramida dikenal karena kemampuannya untuk menangani pelat yang sangat tebal.

Keuntungan utama dari mesin tiga-roll:

Investasi awal yang lebih rendah: Secara umum, mesin tiga-roll memiliki sistem mekanik dan hidrolik yang lebih sederhana, membuatnya lebih terjangkau untuk dibeli. Ini adalah keuntungan yang signifikan untuk toko -toko fab yang lebih kecil, startup, atau operasi dengan yang lebih rendah Anggaran mesin pelat bergulir .

Konstruksi yang kuat: Dengan lebih sedikit bagian yang bergerak, mereka sering dibangun agar sangat kasar dan sangat cocok Piring tugas berat bergulir dan membungkuk dengan sangat pelat baja tebal .

Operasi dan pemeliharaan yang lebih sederhana: Sistem kontrol biasanya kurang kompleks, dan pemeliharaan dapat lebih mudah karena pengaturan komponen yang kurang rumit.

Kapasitas maksimum yang lebih besar: Untuk titik harga yang diberikan, mesin tiga-roll sering kali menawarkan kapasitas ketebalan maksimum yang lebih tinggi dibDaningkan dengan mesin empat-roll.

Keterbatasan utama mesin tiga-roll:

Ujung datar (diperlukan pra-bending): Ini adalah kelemahan paling signifikan. Desain pinch awal tidak dapat menekuk tepi piring terkemuka dan trailing tanpa operasi sekunder. Bagian datar yang tidak terikat ini harus "pre-bent" pada rem pers atau dengan menggunakan mesin rolling itu sendiri dalam proses multi-langkah yang rumit. Ini menambah waktu, membutuhkan keterampilan operator tambahan, dan dapat menyebabkan ketidakkonsistenan.

Kurang presisi: Mencapai silinder yang sempurna dengan jari-jari yang konsisten dari ujung ke ujung lebih menantang dan bergantung pada operator karena masalah ujung datar.

Efisiensi yang lebih rendah: Kebutuhan untuk pra-bending dan pemberian makan manual membuat proses secara keseluruhan lebih lambat, yang kurang ideal untuk Fabrikasi logam volume tinggi lingkungan.

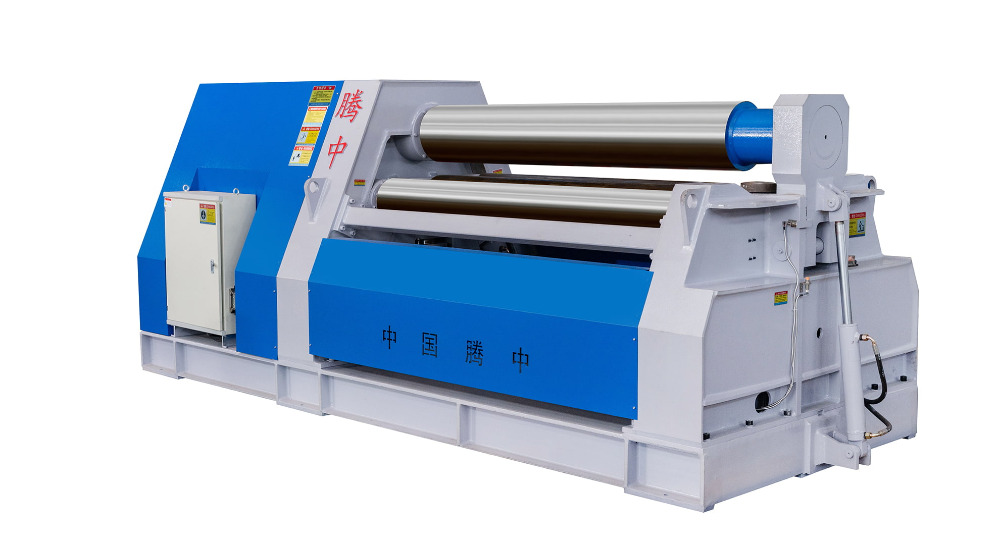

Mesin Rolling Pelat Empat-Roll: Presisi dan Efisiensi

Mesin empat-roll menambahkan gulungan keempat yang kritis ke persamaan. Ini biasanya memiliki dua gulungan bawah dan dua gulungan atas. Konfigurasi ini dirancang untuk mengatasi keterbatasan utama dari desain tiga-roll.

Dalam pengaturan empat-roll standar:

Gulungan belakang bawah adalah gulungan utama yang digerakkan.

Gulungan depan bawah dan gulungan belakang atas dapat bergerak secara vertikal.

Gulungan depan atas sering diperbaiki atau dapat berputar.

Keuntungan revolusioner: Menghilangkan ujung datar

Jenius mesin empat-roll terletak pada kemampuannya untuk mencengkeram pelat dari atas maupun di bawahnya sebelum Proses lentur dimulai. Begini cara kerjanya:

Memuat: Pelat dimasukkan antara bagian depan bawah dan gulungan belakang atas.

Menjepit: Gulungan depan bawah naik, dan gulungan belakang atas turun, dengan kuat menjepit pelat. Tidak perlu memberi makan pelat ke pemberhentian belakang.

Pra-bending tepi terdepan: Dengan pelat dijepit, gulungan depan atas turun untuk pra-tekuk tepi terdepan pelat terhadap gulungan belakang bawah yang digerakkan oleh utama. Ini terjadi secara otomatis, tepat di awal siklus.

Rolling: Setelah tepi terdepan ditekuk, mesin berlanjut dengan proses bergulir penuh. Gulungan berputar, membentuk pelat menjadi silinder.

Pra-menekuk ujung trailing: Ketika gulungan hampir selesai, mesin dapat menggunakan aksi penjepit dan tekukan yang sama untuk pra-tekuk tepi trailing sebelum bagian selesai dan dilepaskan.

Proses terintegrasi ini adalah mengapa mesin empat-roll identik dengan pelat presisi bergulir and Bending pelat CNC .

Keuntungan utama dari mesin empat-roll:

Tidak ada ujung datar / pra-bending terintegrasi: Manfaat tunggal terbesar. Ini sepenuhnya menghilangkan operasi pra-bending sekunder, menghemat sejumlah besar waktu dan tenaga kerja.

Presisi dan konsistensi yang unggul: Tindakan penjepit memberikan kontrol yang unggul atas benda kerja, meminimalkan selip dan memastikan silinder simetris sempurna dengan jari -jari yang konsisten di seluruh panjangnya. Ini sangat penting untuk Fabrikasi Silinder Industri .

Peningkatan produktivitas dan otomatisasi: Prosesnya lebih cepat, membutuhkan intervensi manual yang lebih sedikit, dan jauh lebih mudah untuk diintegrasikan Sistem Kontrol CNC . Ini membuatnya ideal untuk pembentukan logam otomatis sel

Operasi yang lebih mudah: Meskipun mesin itu sendiri lebih kompleks, proses rolling yang sebenarnya seringkali lebih sederhana untuk operator, membutuhkan lebih sedikit keterampilan untuk mencapai hasil yang sempurna. Fitur seperti mesin rolling kerucut Fungsionalitas juga seringkali lebih mudah dan lebih tepat pada desain empat-roll.

Keamanan yang lebih baik: Operator memiliki interaksi lebih sedikit dengan pelat bergerak, karena dijepit dan dikendalikan sepanjang proses.

Keterbatasan utama dari mesin empat-roll:

Biaya awal yang lebih tinggi: Kompleksitas tambahan dari gulungan keempat, sistem drive -nya, dan kontrol yang lebih canggih menghasilkan harga pembelian yang lebih tinggi.

Kapasitas maksimum yang sedikit lebih rendah: Untuk mesin dengan ukuran dan biaya fisik yang sama, empat-roll mungkin memiliki kapasitas ketebalan maksimum yang sedikit lebih rendah daripada mesin tiga-roll yang kokoh, karena beberapa kekuatan diperdagangkan untuk kompleksitas dan presisi.

Kompleksitas pemeliharaan yang meningkat: Dengan lebih banyak bagian yang bergerak dan hidrolika dan elektronik canggih, pemeliharaan membutuhkan pengetahuan yang lebih khusus.

Perbandingan head-to-head: tabel ringkasan

Membuat pilihan yang tepat untuk operasi Anda

Keputusan antara mesin tiga-roll dan empat-roll akhirnya bermuara pada kebutuhan spesifik Anda.

Pilih mesin rolling pelat tiga-roll jika:

Milikmu bisnis fabrikasi logam memiliki anggaran yang ketat.

Pekerjaan Anda terutama difokuskan pelat pengukur berat bergulir Di mana ketebalan ekstrem adalah perhatian utama, bukan output volume tinggi.

Anda sudah memiliki rem pers yang mampu yang dapat menangani operasi pra-pembengkokan.

Produksi Anda berjalan lebih pendek, dan Anda dapat mentolerir waktu ekstra yang dibutuhkan untuk pra-bending.

Anda bekerja pada berbagai macam proyek sekali saja daripada berulang-ulang, volume tinggi.

Pilih mesin rolling pelat empat-roll jika:

Produktivitas and efisiensi adalah prioritas utama Anda.

Anda membutuhkan presisi tinggi dan kualitas yang konsisten untuk setiap bagian, seperti di pembuatan kapal tekan or Pipa komersial bergulir .

Anda ingin mengurangi biaya tenaga kerja dan penanganan manual dengan mengotomatisasi proses pembengkokan.

Anda berencana untuk mengintegrasikan mesin ke dalam Fabrikasi logam CNC alur kerja.

Investasi awal yang lebih tinggi dapat dibenarkan dengan pengembalian investasi (ROI) yang lebih cepat melalui peningkatan throughput dan biaya tenaga kerja yang lebih rendah.

Kesimpulan

Dalam perdebatan antara mesin bergulir tiga-roll dan empat roll, tidak ada pemenang langsung. Mesin tiga-roll tetap menjadi pilar kekuatan dan keterjangkauan, sangat cocok untuk banyak toko pekerjaan yang menghargai ketahanan dan memiliki sarana untuk menangani keanehan operasionalnya. Sebaliknya, mesin empat-roll adalah bukti efisiensi teknik modern, yang dirancang untuk memaksimalkan output, presisi, dan profitabilitas dalam menuntut lingkungan produksi.

Memahami perbedaan mekanis inti-terutama kemampuan empat-roll untuk menjepit dan pra-tekuk secara otomatis-adalah kunci untuk mengevaluasi nilainya untuk Anda Mesin lembaran logam kebutuhan. Dengan mempertimbangkan persyaratan proyek Anda dengan cermat, volume produksi, dan parameter keuangan, Anda dapat memilih mesin yang benar -benar akan membentuk masa depan kemampuan fabrikasi Anda.
