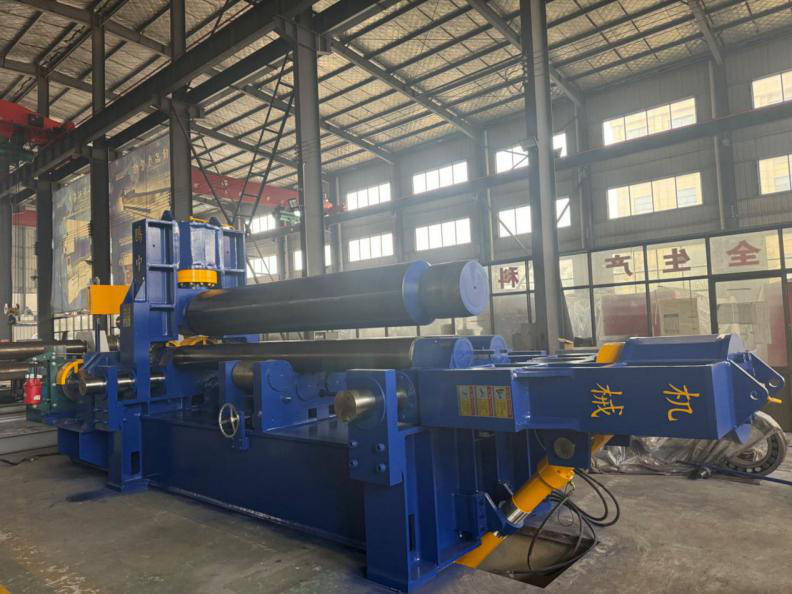

Mesin rolling plat hidrolik 3 rol

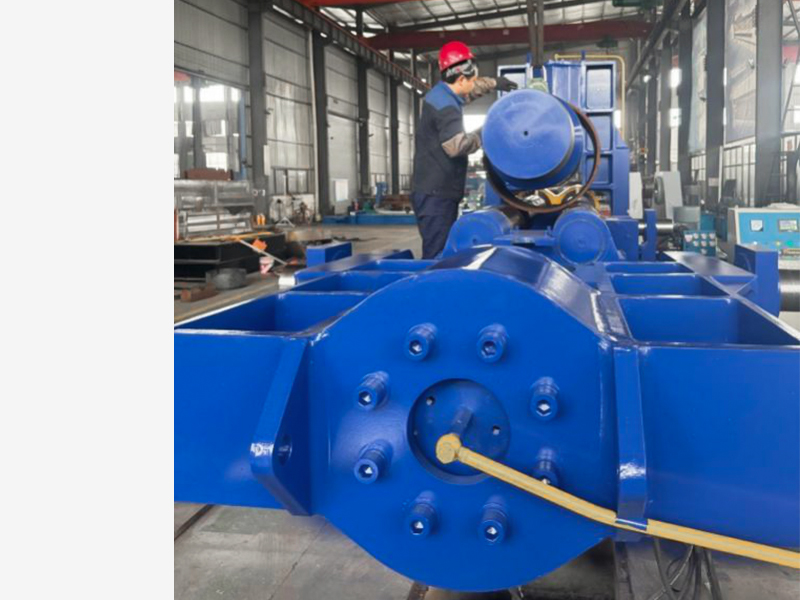

Perangkat pemasangan rol

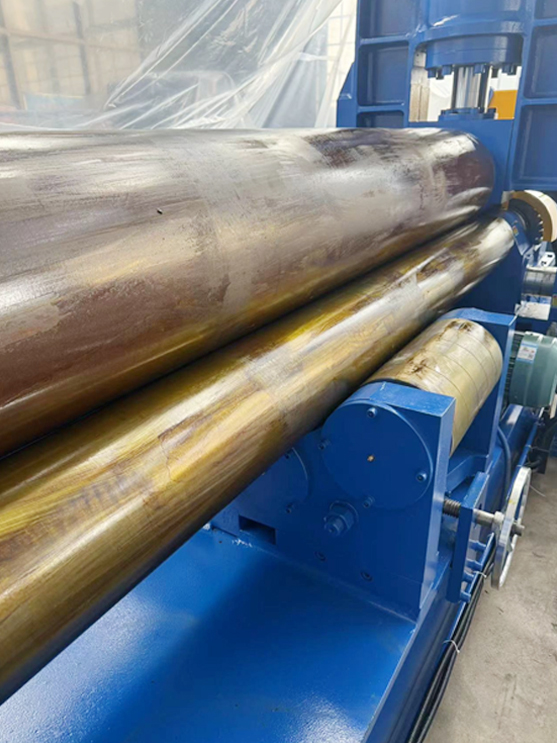

Perangkat roller atas terdiri dari roller atas, silinder oli utama, dudukan bantalan rol atas, dan bantalan penyelaras baris ganda.
Dua silinder master memberikan tekanan yang diperlukan untuk menggulung lembaran, dan tekanan kerja silinder master adalah 19,5MPa.
Bantalan penyelarasan baris ganda mengadopsi bantalan rol penyelaras kecepatan rendah dan tugas berat.
Gulungan atas berbentuk seperti drum, yang digunakan untuk mengimbangi defleksi deformasi gulungan atas.

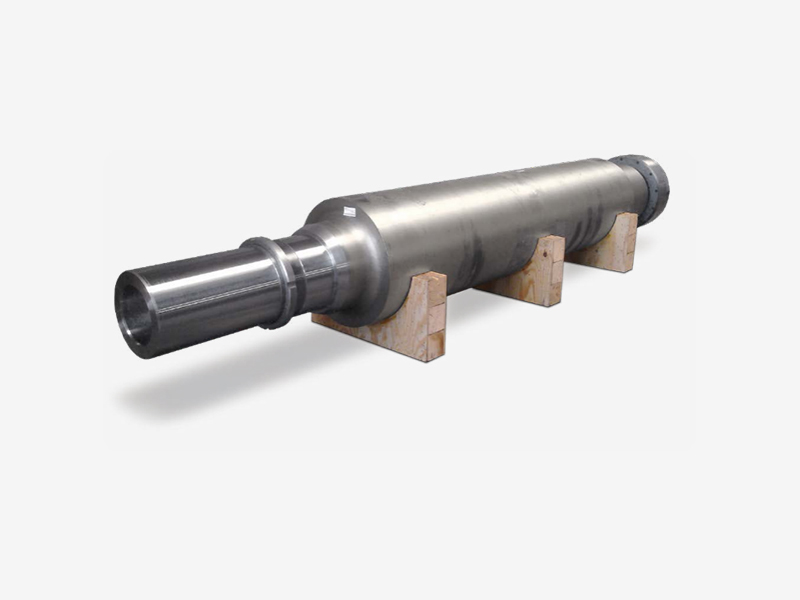

Gulungan atas terbuat dari 42CrMo, ditempa setelah pemrosesan kasar, HB260-300; Setelah selesai, quenching frekuensi menengah HRC45-50.

Roller bawah dan perangkat bergerak horizontal

Perangkat rol bawah terdiri dari rol bawah, dudukan bantalan rol bawah, bantalan geser rol bawah, roda gigi masukan rol bawah, dll.
Perangkat gulungan bawah memberikan torsi positif dan negatif untuk lembaran koil. Melalui gigi keluaran penggerak utama dan gigi masukan roller bawah, torsi transmisi.
Rol bawah terbuat dari baja 45#, ditempa dan diproses, dan permukaan badan roller diperkuat secara mekanis.
Bantalan geser rol bawah terbuat dari bahan komposit pelumas mandiri SF-1.
Perangkat penggerak horizontal ditenagai oleh motor penggerak horizontal dan menggerakkan rangka dan komponen gulungan atas untuk bergerak secara horizontal melalui mekanisme transmisi cacing dan mekanisme transmisi spiral untuk mewujudkan pra-pembengkokan benda kerja dan belitan asimetris.

Roller bawah dan perangkat bergerak horizontal

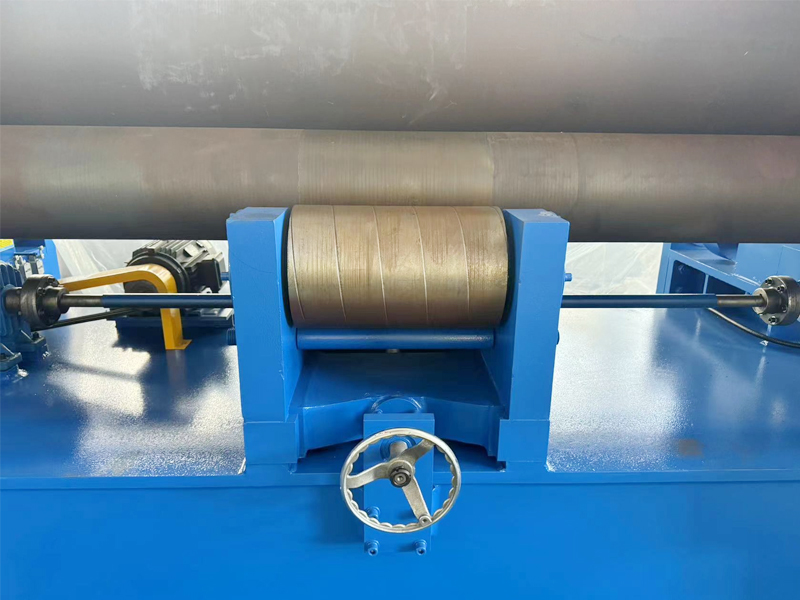

Perangkat idler terdiri dari kombinasi idler, mekanisme irisan miring, dan mekanisme spiral.
Sekrup penyetel menggerakkan kedua kelompok irisan miring mendekati atau terpisah, sehingga menaikkan atau menurunkan kombinasi idler.
Roller terbuat dari baja 45, perlakuan temper, dan kekerasannya lebih rendah dari roller yang lebih rendah.

Sistem penggerak utama

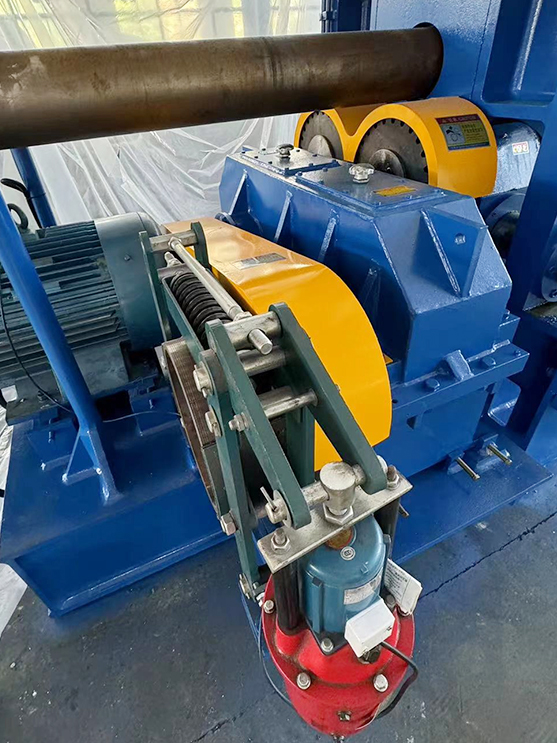

Sistem penggerak utama terdiri dari motor utama, peredam, roda gigi keluaran, dll.
Sistem dapat berputar positif dan negatif untuk memberikan tenaga kerja, dan mentransfer torsi ke gulungan bawah melalui peredam utama, roda gigi keluaran, dan roda gigi gulungan bawah, sehingga gulungan bawah berputar, dan mengandalkan gesekan untuk menggerakkan pengumpanan pelat hingga selesai. pekerjaan belitan.

Perangkat tip

Perangkat pengungkit terdiri dari poros pin, ram, silinder hidrolik pengungkit, penyangga, dll.
Silinder hidrolik jungkit menggerakkan rangka jungkit agar terbalik atau disetel ulang. Saat bingkai terbalik, produk akan mudah dikeluarkan di sepanjang ujung ujungnya.

◆ Perangkat penyeimbang： Alat penyeimbang terdiri dari dua batang penarik dan sebuah balok penyeimbang.
Setelah rangka samping jungkir balik, alat penyeimbang menekan bagian ekor gulungan atas untuk menjaga keseimbangan gulungan atas.

◆ Rak: Bingkai tetap dan terbalik untuk bagian pengelasan, setelah penuaan getaran pengelasan untuk menghilangkan perawatan stres. Rangka digunakan untuk memasang silinder hidrolik dan menggerakkan komponen gulungan atas secara horizontal.

◆ Pelat dasar： Sasis adalah struktur las kotak, perawatan anil. Digunakan untuk memasang komponen.

Sistem hidrolik

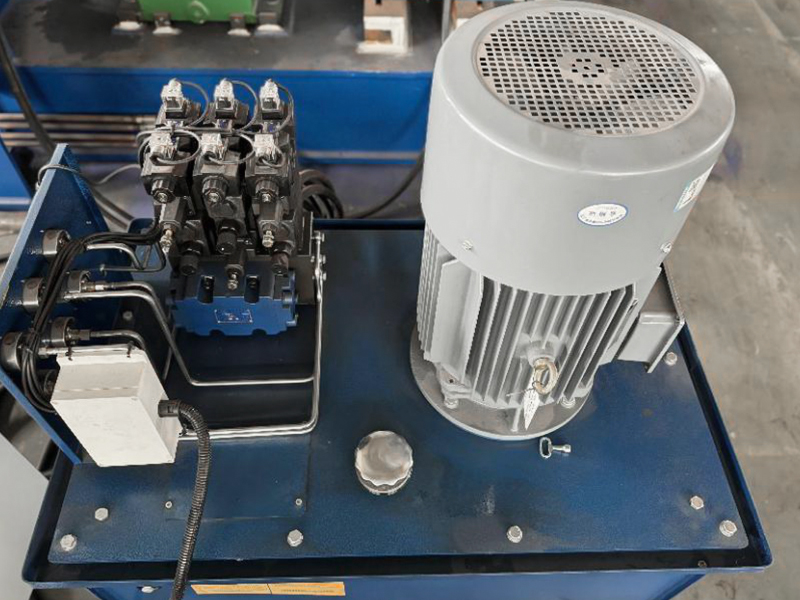

Sistem hidrolik terdiri dari pompa roda gigi, grup katup, bagian penghubung fluida, bagian bantu hidrolik, dll.
Seri katup superposisi pemilihan katup hidraulik, saluran pipa tidak hanya sederhana tetapi juga mudah dirawat dan di-debug.
Sistem ini terdiri dari tiga sirkuit, sirkuit perlindungan tekanan berlebih dan pengaturan tekanan, sirkuit sinkronisasi, dan sirkuit kecepatan.
Rangkaian pengatur tekanan mengatur tekanan kerja sistem melalui main relief valve. Tekanan kerja sistem adalah 19,5MPa.
Loop sinkronisasi menyinkronkan naik dan turunnya gulungan atas melalui katup throttle shunt, dan katup throttle disetel ke atas dan ke bawah; Deteksi aturan magnetik kisi, akurasi posisi sinkron rol atas ±0,15mm.
Putaran kecepatan mengontrol kemiringan dan pengaturan ulang rangka samping miring dan mengatur kecepatan putaran putaran melalui katup throttle.

◆ Berbagai perlindungan: Naik turunnya gulungan atas masing-masing dilindungi oleh katup pelepas sebagai batas tekanan.

Sistem kendali kelistrikan

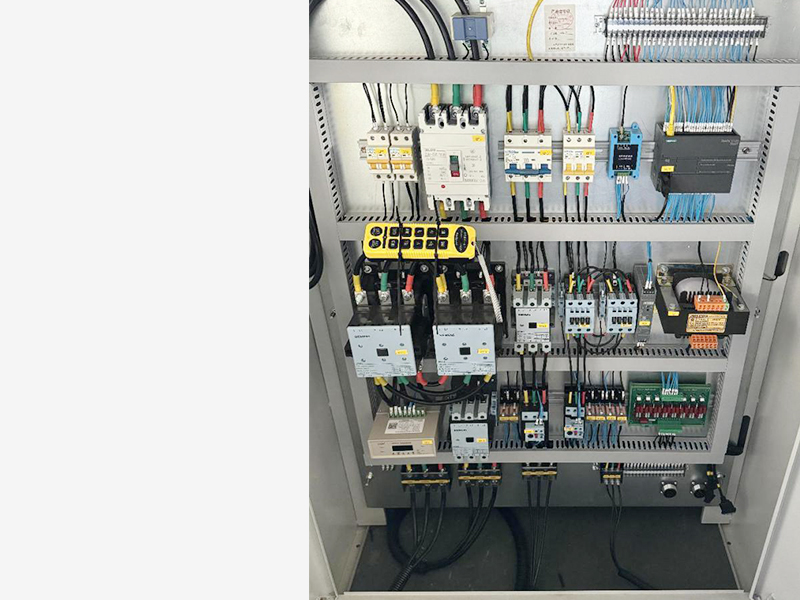

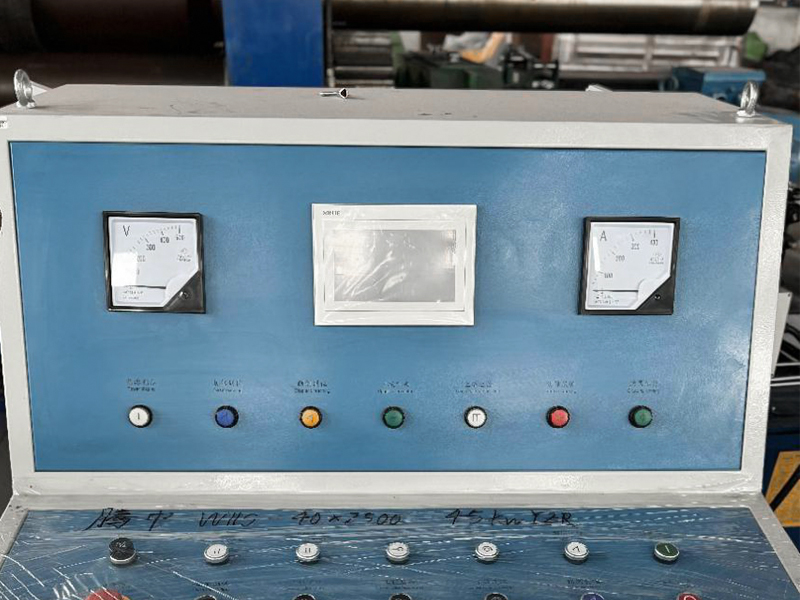

Sistem kendali kelistrikan terdiri dari kabinet kendali kelistrikan, meja operasi, dan kotak tombol genggam.
Indikator teknis utama sistem:
Tegangan pengoperasian sistem adalah 380V/50Hz.
Suhu sekitar -5 derajat hingga 45 derajat.
Sirkuit kontrol mengadopsi sistem pengontrol PLC yang dapat diprogram, relai lebih sedikit, pengoperasian yang andal, dan umur panjang.
Kabinet kontrol dilengkapi dengan semua tombol dan indikator untuk menyelesaikan seluruh proses penggulungan, yang dapat mengontrol kondisi kerja dan pengoperasian seluruh mesin. Kotak tombol genggam memberikan kemudahan untuk kontrol operasi utama dalam operasi aliran.

Sistem kontrol numerik

Sistem CNC memiliki fungsi pemantauan waktu nyata, kontrol di tempat, dan memori listrik pendek dalam proses penggulungan.
Pemantauan waktu nyata: Layar sentuh menampilkan perpindahan Y ke atas dan ke bawah silinder utama gulungan atas dan pergerakan horizontal X gulungan atas setiap saat.
Fungsi kontrol di tempat: tombol angka dan fungsi pada layar sentuh dapat mengatur parameter proses, yang dapat mewujudkan kontrol di tempat atas gulungan atas dan bawah serta gerakan horizontal.

Mesin penggulung pelat universal rol atas

Mesin ini mengadopsi roller atas berbentuk drum dan roller bawah berdiameter lebih kecil, dan bagian bawah roller bawah ditopang oleh roller yang dapat diatur ke atas dan ke bawah.
Saat benda kerja digulung, ketinggian roller dapat diatur sesuai kebutuhan, dan keseragaman lebar sambungan memanjang produk dapat diperoleh dengan presisi tinggi.

◆ Peraturan penggulungan pelat tebal： Saat menggulung pelat tebal, roller naik dan memberikan tekanan balik ke roller bawah untuk menghasilkan defleksi terbalik untuk mengimbangi defleksi berlebihan pada roller atas, untuk mencapai radius kelengkungan yang serupa antara bagian tengah dan kedua ujung produk dan mengurangi kesalahan keseragaman lebar sambungan memanjang produk.

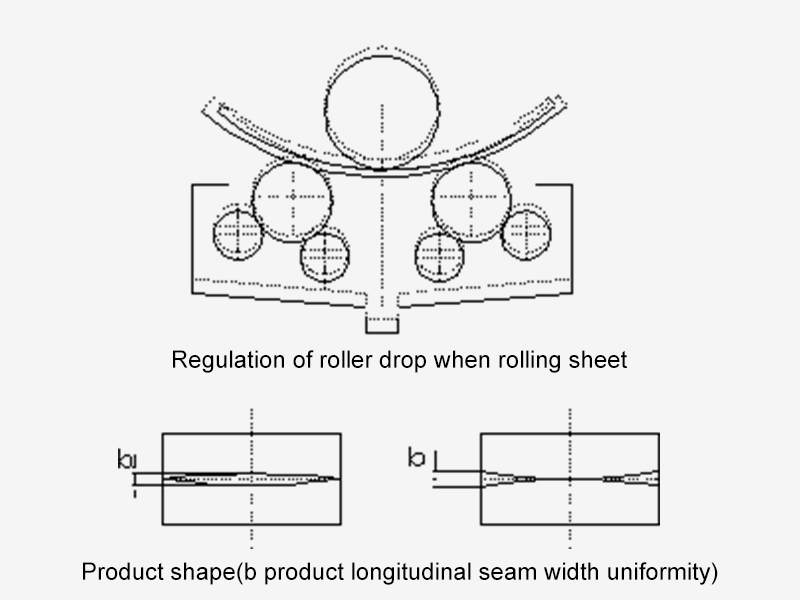

◆ Peraturan lembaran yang digulung： Saat menggulung lembaran, rol turun, sehingga rol bawah dapat menghasilkan defleksi tertentu di bawah aksi tekanan kerja untuk mengimbangi pengaruh bentuk gulungan atas, untuk mencapai jari-jari kelengkungan belitan produk di tengah dan kedua ujung adalah serupa, kurangi kesalahan keseragaman lebar sambungan memanjang produk.

◆ Bentuk artikel： Kesalahan keseragaman lebar jahitan memanjang kecil. Jika disetel dengan benar, jari-jari kelengkungan bagian tengah dan kedua ujung produk cukup dekat, dan keseragaman lebar jahitan memanjang produk dengan presisi tinggi dapat diperoleh.

◆ Membungkuk ke belakang： Rol atas menekan ke bawah sementara rol bawah berputar; Ujung pelat mengadopsi pembengkokan tekanan langsung; Tidak ada sudut belakang, ujung tepi lurus yang tersisa dikontrol pada lingkaran standar, dan kebulatan produk tinggi.

◆ Pembengkokan simetris： Rol bawah berputar secara positif dan negatif, terlebih dahulu menekuk kedua ujung pelat, dan kemudian berliku simetris, produk memiliki sudut siku-siku, tepi lurus yang tersisa sulit dikendalikan, dan produk memiliki kebulatan yang buruk

Proses berliku

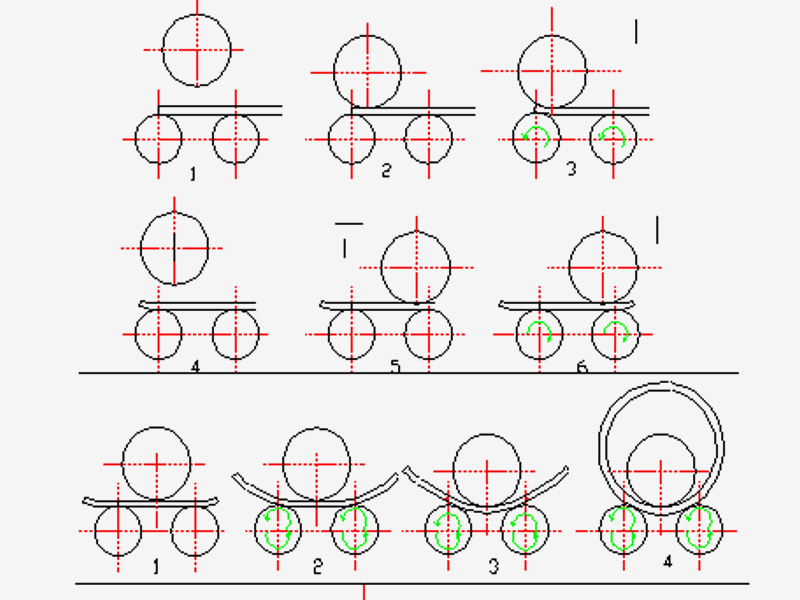

◆ Tikungan ujung：

① Jarak antara rol atas dan bawah dipisahkan (rol atas naik satu bagian).
② Gulungan atas bergerak horizontal ke kiri atau ke kanan, dan posisinya adalah pelat baja dapat terjepit di antara rol atas dan bawah ketika gulungan atas jatuh.
③ Gulungan atas turun
④ Gerakkan roller bawah dan tekuk sisa bagian tepi lurus pada sisi pemesinan.
⑤ Dengan proses yang sama, tekuk sisa tepi lurus pada sisi lainnya.

◆ Pembengkokan simetris：

① Sesuaikan gulungan atas ke posisi simetris dengan gulungan bawah, lalu masukkan ke dalam pelat baja.
② Jalankan silinder kiri dan kanan dan tekan sehingga roller atas menekan pelat baja dan menggerakkan roller bawah untuk menekuk pelat baja
③ Tingkatkan jumlah tekanan secara bertahap, dan dorong putaran roller kerja berulang kali, untuk menyelesaikan pemrosesan tubular. Yaitu menyelesaikan pembengkokan silinder.

◆ Di biaya：

Pindahkan gulungan atas ke posisi batas tengah atas, dan bingkai tip tidak bergerak di posisi lain. Pada saat ini, alat penyeimbang menyeimbangkan gulungan atas. Rak jungkit jungkit dump.

Tip atas pengaturan ulang rak

Saat menggulung benda kerja busur lingkaran dan tindakan pembengkokan biasa lainnya, ujungnya biasanya ditekuk terlebih dahulu.
1) Seperti yang ditunjukkan pada Gambar 5-3, geser gulungan atas ke satu sisi, sesuaikan tekanan bawah ke ketinggian yang sesuai, dan tekuk salah satu ujungnya terlebih dahulu.
2) Putar gulungan kerja untuk menekuk bagian tengah.
3) Membalikkan pengoperasian gulungan kerja, dan memindahkan sisi kanan bagian lentur yang telah selesai ke posisi dekat gulungan kanan bawah.
4) Gulungan atas naik dan bergeser ke sisi yang lain.
5) Rol atas menyesuaikan tekanan bawah ke ketinggian yang sesuai dan menggerakkan roller kerja untuk menekuk sisa bagian tengah.
6) Terakhir, tekuk ujung sisi lainnya.
