4 Roller Rolling Machine: Pendahuluan Komprehensif

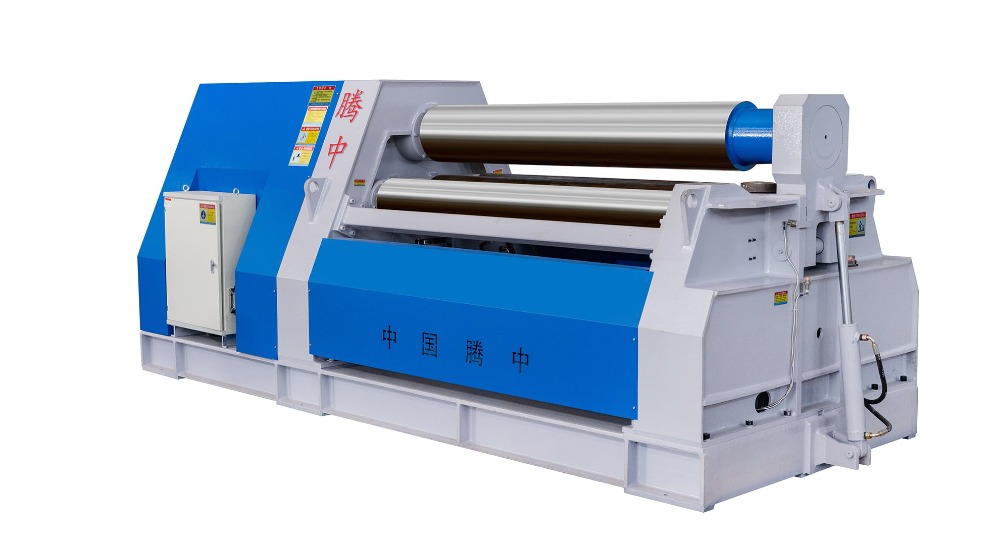

A 4 Roll Rolling Machine , juga dikenal sebagai mesin lentur pelat empat roll, adalah alat industri khusus yang dirancang untuk menekuk atau menggulung pelat logam ke dalam berbagai bentuk, terutama bentuk silindris atau kerucut. Ini beroperasi pada prinsip -prinsip dasar deformasi material dan manipulasi mekanis, menjadikannya aset yang sangat diperlukan dalam berbagai proses manufaktur dan fabrikasi.

Struktur

Mesin Rolling Empat - Roll terutama terdiri dari bagian -bagian utama berikut:

Silinder penentuan posisi hidrolik: Bertanggung jawab untuk secara tepat mengendalikan pergerakan dan penentuan posisi komponen tertentu, memastikan penyesuaian yang akurat selama proses rolling.

Panel kontrol: berfungsi sebagai antarmuka operator, memungkinkan untuk input parameter seperti ketebalan pelat, lebar, dan jari -jari lentur yang diinginkan. Ini juga memantau dan mengontrol operasi mesin secara keseluruhan.

Top Roll: Dalam kebanyakan kasus, gulungan atas adalah drive roll utama. Ini memberikan kekuatan utama untuk menggerakkan pelat logam melalui mesin. Dalam beberapa model, tetap tetap pada posisi, sedangkan pada yang lain, dapat disesuaikan secara vertikal atau horizontal untuk operasi lentur yang lebih kompleks.

Gulungan samping: Ini adalah dua gulungan yang lebih kecil yang terletak di kedua sisi mesin. Mereka memainkan peran penting dalam menerapkan tekanan lateral ke piring, memungkinkan penciptaan bentuk melengkung. Gulungan samping dapat disesuaikan dengan tinggi dan posisi untuk mengontrol kelengkungan pelat yang digulung.

Roll Bawah: Dua gulungan bawah yang lebih besar menopang berat pelat logam dan bekerja bersama -sama dengan gulungan atas untuk menggerakkan pelat melalui mesin. Mereka juga berkontribusi pada penyelarasan awal pelat sebelum proses pembengkokan dimulai.

Bingkai Mesin: Bingkai yang kokoh memberikan dukungan struktural untuk semua komponen dari empat mesin rolling roll. Biasanya terbuat dari baja kekuatan tinggi untuk menahan gaya yang dihasilkan selama proses bergulir.

Prinsip kerja

Persiapan: Sebelum memulai proses rolling, operator mesin harus memastikan bahwa pelat logam bersih, bebas dari puing -puing atau kontaminan yang dapat mempengaruhi kualitas tikungan. Piring kemudian disejajarkan dengan benar dan diposisikan antara bagian bawah dan atas gulungan. Operator juga menetapkan parameter mesin, seperti ketebalan pelat, lebar, dan jari -jari lentur yang diinginkan, sesuai dengan spesifikasi produk akhir.

Posisi awal: Gulungan bawah mesin disesuaikan untuk menopang berat pelat secara merata. Dukungan awal ini sangat penting untuk memastikan bahwa pelat bergerak dengan lancar melalui mesin selama proses rolling. Gulungan atas dinaikkan ke posisi paling atas, menciptakan celah yang cukup besar untuk memungkinkan penyisipan pelat logam yang mudah.

Penyisipan: Pelat logam dimasukkan dengan cermat antara bagian bawah dan atas gulungan melalui celah masuk mesin. Operator harus sangat berhati -hati untuk memastikan bahwa pelat dipusatkan dan sejajar dengan gulungan. Ketidaksejajaran pada tahap ini dapat mengakibatkan pembengkokan atau cacat yang tidak merata dalam produk akhir.

Penyesuaian: Setelah pelat berada di posisinya, operator menyesuaikan posisi gulungan bawah dan atas agar sesuai dengan radius lentur dan kelengkungan yang diinginkan. Penyesuaian ini merupakan langkah penting dalam mencapai jari -jari tikungan yang benar tanpa menyebabkan regangan atau deformasi yang berlebihan pada piring. Penyesuaian yang tepat sering dilakukan menggunakan panel kontrol, yang memungkinkan penyetelan posisi gulungan halus.

Bending: Dengan gulungan yang disesuaikan dengan benar, sistem hidrolik atau mekanis mesin terlibat. Gulungan bawah mulai berputar, menggerakkan piring ke depan. Secara bersamaan, gulungan atas menerapkan tekanan ke bawah pada piring. Saat pelat bergerak melalui gulungan, ia mengalami deformasi plastik, secara bertahap membungkuk di sekitar gulungan bawah untuk mengambil bentuk melengkung yang diinginkan.

Bending progresif: Dalam banyak kasus, proses lentur tidak selesai dalam satu operan tunggal. Karena pelat terus bergerak melalui gulungan, operator mungkin perlu melakukan penyesuaian lebih lanjut ke posisi atas dan bawah gulungan untuk mencapai kelengkungan dan bentuk yang diperlukan. Pendekatan lentur progresif ini, sering melibatkan banyak umpan, membantu memastikan presisi dan meminimalkan tekanan pada piring, menghasilkan produk akhir yang lebih tinggi - berkualitas.

Keluar dan Penghapusan: Setelah pelat melewati semua gulungan dan mencapai bentuk yang diinginkan, ia keluar dari mesin di ujung yang lain. Operator dengan hati -hati menghapus pelat bengkok dari mesin, dan proses bergulir selesai. Pelat yang dihapus kemudian siap untuk pemrosesan atau perakitan lebih lanjut, tergantung pada persyaratan manufaktur tertentu.

Prosedur Operasi

Pengaturan Mesin: Sebelum menggunakan Mesin Rolling Empat - Roll, penting untuk memastikan bahwa mesin tersebut dirakit dan dikalibrasi dengan benar. Ini termasuk memeriksa sistem hidrolik atau mekanis untuk segala kebocoran, kerusakan, atau tanda -tanda keausan. Mekanisme keselamatan, seperti tombol berhenti darurat dan penjaga, juga harus diperiksa untuk memastikan mereka bekerja. Selain itu, penyelarasan roll harus diverifikasi untuk menjamin hasil lentur yang akurat.

Persiapan pelat: Pelat logam yang akan digulung harus dibersihkan secara menyeluruh untuk menghilangkan kotoran, karat, atau kontaminan lainnya. Ini juga harus diperiksa untuk ukuran yang tepat dan potensi cacat. Piring kemudian diposisikan dengan benar untuk membungkuk, dengan mempertimbangkan orientasi dan penyelarasan yang diinginkan dengan gulungan mesin.

Penyesuaian gulungan: Berdasarkan jari -jari tikungan dan kelengkungan yang diinginkan, operator menyesuaikan posisi gulungan bawah dan atas. Penyesuaian ini mungkin melibatkan penggunaan kontrol manual atau mengandalkan sistem terkontrol komputer mesin. Operator harus berkonsultasi dengan manual atau pedoman mesin untuk prosedur penyesuaian spesifik, karena model yang berbeda mungkin memiliki mekanisme penyesuaian yang sedikit berbeda.

Penyisipan pelat: Pelat dimasukkan dengan hati -hati ke celah masuk mesin, memastikan bahwa itu dipusatkan dan disejajarkan seperti yang dijelaskan di bagian Prinsip Kerja. Ketidaksejajaran pada tahap ini dapat menyebabkan pembengkokan yang tidak merata atau masalah kualitas lainnya.

Proses Bending: Sistem hidrolik atau mekanis mesin diaktifkan untuk memulai proses lentur. Operator dengan cermat memantau kemajuan pembengkokan, mengamati pelat saat bergerak melalui gulungan. Selama proses ini, penyesuaian posisi gulungan mungkin diperlukan untuk mencapai tikungan yang diinginkan.

Pembengkokan progresif: Jika beberapa operan diperlukan untuk mencapai bentuk yang diinginkan, operator melakukan operan ini, menyesuaikan posisi gulungan antara setiap pass. Pendekatan langkah - dengan - langkah ini memungkinkan proses lentur yang lebih terkontrol dan akurat.

Keluar dan Penghapusan: Setelah pelat ditekuk ke bentuk yang diinginkan, dibiarkan keluar dari mesin. Operator dengan hati -hati melepas pelat bengkok dan memeriksanya untuk tanda -tanda cacat, seperti tikungan, retakan, atau ketidaksempurnaan lainnya yang tidak merata. Jika perlu, pelat dapat mengalami pemrosesan lebih lanjut atau digulung untuk memperbaiki masalah apa pun.

Pemeliharaan Mesin: Setelah proses lentur selesai, pemeliharaan rutin pada mesin sangat penting. Ini termasuk membersihkan mesin untuk menghilangkan serutan logam atau puing -puing yang mungkin telah terakumulasi selama proses rolling. Bagian yang bergerak, seperti gulungan dan silinder hidrolik, harus dilumasi untuk mengurangi gesekan dan keausan. Tanda -tanda keausan atau kerusakan, seperti bantalan usang atau selang hidrolik bocor, harus segera ditangani untuk memastikan fungsi mesin yang terus tepat.

Keuntungan

Mengurangi Pre -Rolling: Dalam mesin gulung empat - gulungan, bahannya terjepit di antara dua gulungan pusat, yang secara signifikan mengurangi kebutuhan untuk pre -rolling yang luas. Ini tidak hanya menghemat waktu tetapi juga meningkatkan efisiensi keseluruhan dari proses bergulir.

Single - Pass Working: Banyak mesin rolling roll mampu melakukan beberapa operasi, termasuk kuadrat, pra -rolling, rolling, dan penutupan pre -rolling, semuanya dalam satu pass tunggal. Proses ramping ini menyederhanakan alur kerja manufaktur dan meningkatkan produktivitas.

Pemberian makan pelat horizontal: Berkat dukungan dari gulungan bawah dan gulungan samping, pelat dapat dimasukkan ke dalam mesin secara horizontal. Metode pemberian makan horizontal ini lebih nyaman dan stabil, terutama untuk pelat yang lebih besar dan lebih berat.

Plate Squaring: Posisi gulungan samping memungkinkan untuk memudahkan pelat. Ini memastikan bahwa pelat selaras dengan benar sebelum proses rolling dimulai, menghasilkan hasil lentur yang lebih akurat dan konsisten.

Persyaratan ruang mesin yang dikurangi: Karena kuadrat dan bergulir sering dapat dilakukan dalam satu langkah, ruang yang dibutuhkan di sekitar mesin dikurangi. Ini sangat bermanfaat dalam fasilitas manufaktur di mana ruang mungkin terbatas.

Presisi dan kebulatan tinggi: Empat mesin rolling roll, terutama yang memiliki sistem kontrol canggih, dapat mencapai tingkat presisi dan kebulatan yang tinggi dalam produk yang digulung. Ini membuat mereka ideal untuk aplikasi di mana toleransi ketat diperlukan, seperti di industri kedirgantaraan dan otomotif.

Fleksibilitas: Mesin -mesin ini dapat menangani berbagai ketebalan, lebar, dan bahan pelat, membuatnya sangat fleksibel. Mereka dapat digunakan untuk menggulung berbagai bentuk, termasuk silinder, kerucut, dan busur, untuk memenuhi beragam kebutuhan proses manufaktur yang berbeda.

Fitur Otomatis: Beberapa mesin rolling empat - roll modern dilengkapi dengan fungsi perataan dan penjepit otomatis. Fitur -fitur ini memastikan bahwa pelat tetap ada selama proses bergulir, mencegahnya meluncur atau lari, yang selanjutnya meningkatkan kualitas produk jadi.

Fitur Keselamatan: Empat mesin rolling roll dirancang dengan fitur keselamatan seperti fungsi anti -kelebihan dan pelindung hidrolik. Fitur -fitur ini membantu melindungi mesin dari kerusakan karena beban yang berlebihan dan juga melindungi operator dari potensi kecelakaan.

Diameter gulungan kecil: Mesin lentur empat roll mampu menggulung silinder dengan diameter yang relatif kecil. Dalam beberapa kasus, mereka dapat menggulung silinder yang kurang dari 1,1 kali diameter roller atas, yang memberikan fleksibilitas yang lebih besar dalam pembuatan komponen berdiameter kecil.

Aplikasi

The Four - Roll Rolling Machine menemukan aplikasi yang luas di berbagai industri:

Pembuatan Kapal Tekanan: Dalam produksi pembuluh tekanan, seperti boiler dan tangki penyimpanan, mesin gulung empat roll digunakan untuk membentuk bagian silinder dan kerucut kapal. Presisi tinggi dan kemampuan untuk menangani pelat tebal membuatnya baik - cocok untuk aplikasi kritis ini.

Fabrikasi Struktur Baja: Untuk fabrikasi struktur baja, seperti yang digunakan dalam bangunan, jembatan, dan fasilitas industri, empat mesin rolling gulungan digunakan untuk menekuk dan membentuk pelat baja menjadi berbagai komponen. Fleksibilitas mesin -mesin ini memungkinkan penciptaan bentuk kompleks yang diperlukan dalam struktur baja modern.

Industri Otomotif: Di sektor otomotif, mesin gulung empat - digunakan untuk memproduksi suku cadang seperti pipa knalpot, tangki bahan bakar, dan panel tubuh. Kemampuan untuk mencapai presisi tinggi dan kualitas yang konsisten sangat penting dalam manufaktur otomotif.

Aerospace and Aviation: Industri dirgantara dan penerbangan membutuhkan komponen dengan toleransi yang sangat ketat. Empat mesin rolling roll digunakan untuk menghasilkan bagian -bagian seperti bagian pesawat pesawat terbang, komponen mesin, dan struktur sayap. Kemampuan tinggi - presisi mesin ini sangat penting untuk memenuhi persyaratan kualitas ketat dari industri kedirgantaraan.

Transportasi kereta api: Dalam pembuatan kereta api dan mobil kereta bawah tanah, mesin rolling empat roll digunakan untuk membentuk cangkang tubuh dan komponen struktural lainnya. Kemampuan untuk menangani produksi skala besar dan mempertahankan kualitas tinggi adalah penting dalam industri ini.

Elevator Manufacturing: Untuk produksi mobil dan poros lift, mesin rolling empat roll digunakan untuk menekuk dan membentuk pelat logam. Kemampuan lentur yang tepat memastikan pengoperasian komponen lift yang sesuai dan lancar.

Jembatan Rekayasa: Dalam konstruksi jembatan, empat mesin rolling digunakan untuk membuat komponen melengkung dan meruncing dari struktur jembatan. Kemampuan untuk bekerja dengan pelat ukuran besar dan mencapai tikungan yang akurat sangat penting untuk memastikan integritas struktural jembatan.

Stadion dan Desain Arsitektur: Dalam konstruksi stadion dan struktur arsitektur unik lainnya, mesin rolling empat roll digunakan untuk membuat elemen logam yang melengkung dan berbentuk yang memberikan bangunan -bangunan ini khas 外观 mereka. Fleksibilitas mesin memungkinkan arsitek untuk mewujudkan desain kreatif mereka.

Pabrikan Umum: Empat mesin rolling roll juga banyak digunakan dalam proses manufaktur umum, seperti produksi furnitur logam, peralatan industri, dan mesin pertanian. Mereka dapat digunakan untuk membuat berbagai komponen melengkung dan berbentuk untuk produk -produk ini.

Sebagai kesimpulan, mesin rolling 4 - adalah alat industri yang sangat fleksibel dan efisien yang memainkan peran penting dalam berbagai proses manufaktur dan fabrikasi. Struktur yang unik, prinsip kerjanya, dan keuntungan menjadikannya aset penting dalam industri di mana presisi, efisiensi, dan keserbagunaan diperlukan.
