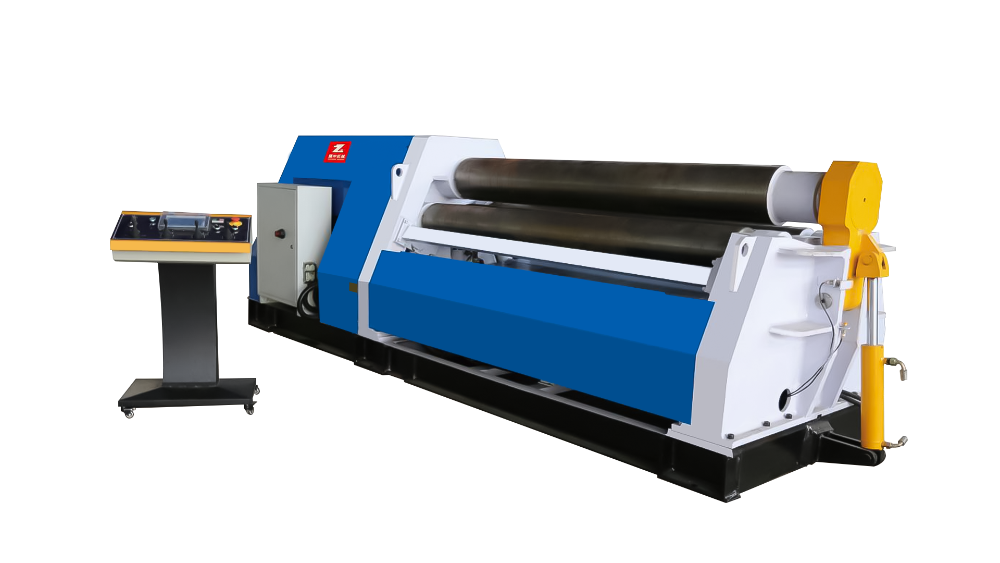

Bagaimana mesin rolling pelat empat-roll kecil CNC melengkapi peluncuran bagian berbentuk khusus?

Di bawah ini, kami akan menunjukkan kepada Anda proses bergulir dari pembentukan satu kali berbentuk L oleh empat-roll mesin pelat bergulir dengan bahan stainless steel tebal 2mm yang disesuaikan dan lebar 1 meter.

1. Persiapan: Pertama, potong pelat baja stainless tebal 2mm dengan ukuran yang sesuai dan pastikan bahwa permukaan pelat rata dan tidak memiliki cacat yang jelas. Kemudian, sesuai dengan ukuran dan persyaratan kelengkungan dari bagian-bagian berbentuk khusus L, masukkan parameter pemrograman yang sesuai dalam sistem CNC.

2. POSISI PLATE DAN PENGEMBALIAN: Letakkan salah satu ujung pelat baja stainless potong ke rol atas dan bawah, peralatan mulai berjalan, dan rol atas dan bawah menjepit pelat. Pada saat ini, poros roller yang tepat naik untuk memainkan peran pemosisian, roller berputar sampai pelat mendukung roller yang tepat, dan kemudian rol yang tepat diatur ulang, dan roller terbalik untuk kembali ke titik nol untuk menyelesaikan kalibrasi titik nol dari piring.

3. Operasi Pra-Bending: Rol diputar ke posisi di mana busur perlu digulung, dan rol kiri naik untuk pra-bending. Selama proses pra-bending, roller kiri memberikan tekanan yang sesuai untuk membuat pelat mulai menekuk pada awalnya ke sudut lentur pertama dekat dengan bentuk L. Setelah pra-bending selesai, roller kiri diatur ulang.

4. Gulungan busur pertama: roller kanan naik ke posisi pra-bending, dan kemudian roller counter dan roller kanan berputar pada saat yang sama, menggerakkan pelat untuk melengkung, secara bertahap membentuk sudut lentur pertama dari bentuk L, Dan roller yang tepat diatur ulang setelah berguling ke setengah lingkaran.

5. Gulungan busur kedua: Roller penghitung terus berputar ke posisi di mana busur kedua perlu digulung, dan roller kiri naik lagi, dan bekerja sama dengan roller counter untuk melakukan operasi rolling busur kedua, sehingga pelatnya membentuk sudut lentur kedua dari bentuk L, dengan demikian melengkapi penggulungan bagian berbentuk khusus L.

6. Keluarkan benda kerja: Setelah gulungan selesai, roller counter berputar ke titik nol, roller bawah roller counter turun, dan kemudian bagian berbentuk khusus berbentuk L yang digulung dengan hati-hati dikeluarkan.
